带你周游矿渣立式磨的世界

• 2012/07/24
• 字号 ^{+ -}

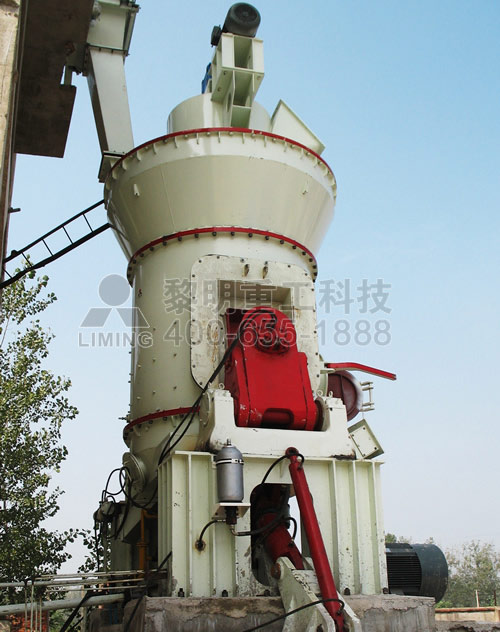

矿渣立式磨由传动装置、磨辊装置、加压限位装置、分离器等组成。现在，由我带你走进矿渣立式磨的内部世界。

1.传动装置

矿渣立式磨的传动装置由主电机、联轴器、减速机三部分组成，安装在磨机下部，既要带动磨盘传动，又要承受磨盘、物料、磨辊的重量和加压装置施加的碾磨压力。

矿渣立式磨采取了增大减速机减速、改进磨辊辊套和磨盘衬板的措施，使磨盘上形成稳定的料层从而增加磨辊的碾压力，提高粉磨效率，减小磨机振动的可能，生产更加平稳可靠。

2.磨辊装置

矿渣立式磨采用弧形衬板和轮胎形辊套，辊套为对称结构，在磨损到一定程度后可翻面使用，延长其使用寿命。磨辊轴承采用机械密封装置，既提高了密封可靠性，同时因不需要密封风机而减少了磨内含氧量，降低了磨内爆炸的可能性。矿渣立式磨采用磨辊稀油强制润滑、冷却，大大增加了轴承使用寿命(一般可提高2.5倍以上)。

3.加压限位装置

矿渣立式磨抬辊操作和限位装置可以使磨机空载启动。启动前无需在磨盘上布料，避免开机难的烦恼。由于磨辊和磨盘间的间隙可调，既能保持稳定的料层厚度，提高粉磨效率，又能避免磨辊和磨盘直接接触，磨机振动值大幅降低。

4.分离器

矿渣立式磨的分离器一般分静态、动态、动静态组合三种形式。静态惯性分离器，顾名思义只有固定不动的导向叶片，选粉效率低，调节细度功能差，往往不能满足矿渣磨制细度要求。动态分离器，是指电机带动一个高速旋转的转子，转子的叶片与粗颗粒撞击，给物料以较大的线速度，产生较大的离心力，使其进行分离，该型分离器的选粉细度可达0.08mm，筛余6～12%，可满足矿渣粉磨的细度要求。

矿渣立式磨采用动静态组合式分离器，该分离器外侧有导向叶片，中间是变频可调速的笼型转子，下部设有集料斗，有助于没有通过选粉机的不合格矿渣粉重新落回磨盘粉磨。该分离器分级效率高，调节余地大，选粉细度可达0.08mm，筛余12%以下，可满足多数客户对矿渣粉磨的细度要求。
